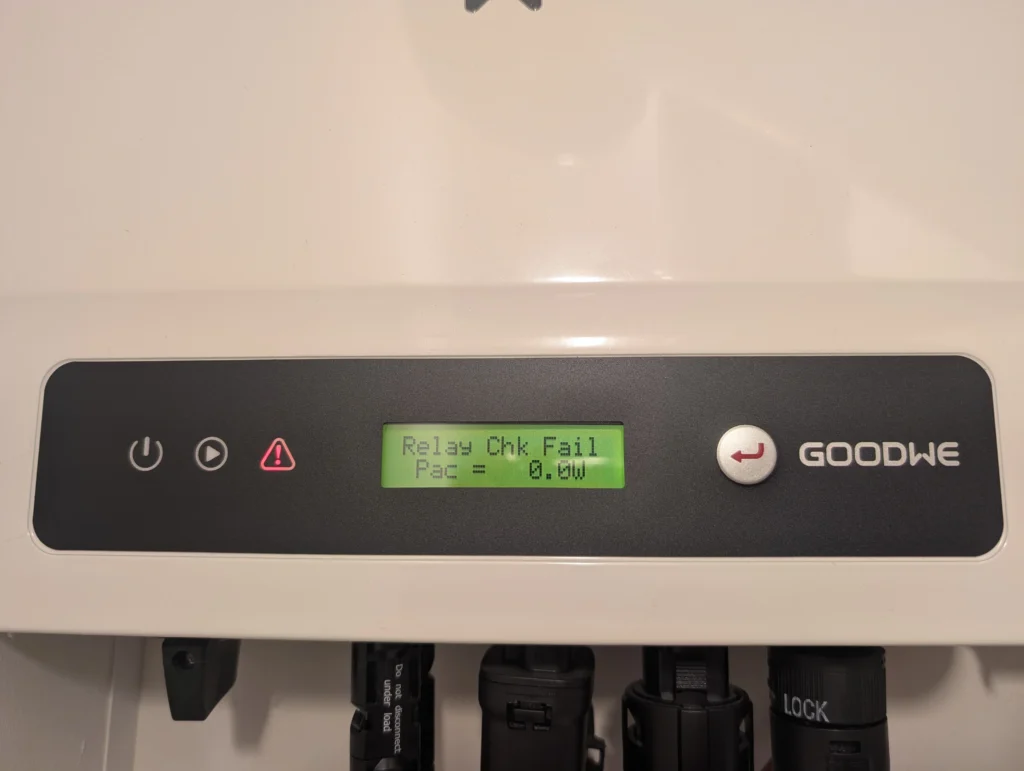

Ziet u de melding Relay-CHK Fail op het display van uw zonnepanelen-omvormer? Dit is een veelvoorkomende storing die aangeeft dat de interne veiligheidscontrole van de omvormer een probleem heeft gedetecteerd. In dit artikel leggen we uit wat deze fout precies inhoudt en welke stappen u kunt ondernemen om uw systeem weer werkend te krijgen.
Wat betekent Relay-CHK Fail?
Elke omvormer is uitgerust met interne relais (elektronische schakelaars). Deze relais zorgen ervoor dat de omvormer veilig kan koppelen met het elektriciteitsnet. Voordat de omvormer start, voert het systeem een zelftest uit.
Wanneer de melding Relay-CHK Fail (Relay Check Failure) verschijnt, is de omvormer niet door deze zelftest gekomen. De relais schakelen niet correct in of uit, waardoor de omvormer uit veiligheidsoverwegingen stopt met het terugleveren van stroom.
Mogelijke oorzaken van de storing
Er zijn drie hoofdoorzaken waarom deze foutmelding optreedt:
- Versleten Relais: Relais hebben een beperkt aantal schakelcycli. Na jarenlang trouwe dienst kunnen ze vastlopen of doorbranden.
- Softwarematige Glitch: Soms zorgt een tijdelijke communicatiefout in de elektronica voor een foutieve melding.
- Instabiliteit op het net: Grote schommelingen in de netspanning kunnen de zelftest van de relais beïnvloeden.
Hoe los je de Relay-CHK Fail op? (Stappenplan)
Volg onderstaande stappen om te controleren of u de storing zelf kunt verhelpen:
Stap 1: Voer een harde reset uit
De meest effectieve eerste stap is het volledig stroomloos maken van de omvormer.
- Schakel de AC-werkschakelaar uit (of de zekering in de meterkast).
- Schakel de DC-schakelaar op de omvormer uit.
- Wacht minimaal 10 minuten tot de interne condensatoren volledig zijn ontladen.
- Schakel alles weer in (eerst DC, dan AC).
Stap 2: Controleer de bekabeling
Controleer of de stekkers aan de onderzijde van de omvormer goed vastzitten. Losse contacten kunnen zorgen voor onverwachte foutmeldingen tijdens de opstartfase.
Stap 3: Analyseer de herhaling
Blijft de melding direct terugkomen na de reset? Dan is de kans groot dat er sprake is van een hardwarematig defect aan de printplaat.
Let op: Het repareren van interne componenten zoals relais vereist technische expertise. Open de omvormer nooit zelf als u niet over de juiste kennis beschikt; dit is gevaarlijk en doet de garantie vervallen.
Repareren of vervangen?
Voor € 80,- kan ik de relais in uw omvormer vervangen. (excl eventuele retourkosten). Dus meestal is reparatie aanzienlijk goedkoper dan het vervangen van de omvormer. Ik doe dit op no cure = no pay basis. Neem contact op voor vragen of het insturen of langsbrengen van uw reparatie
